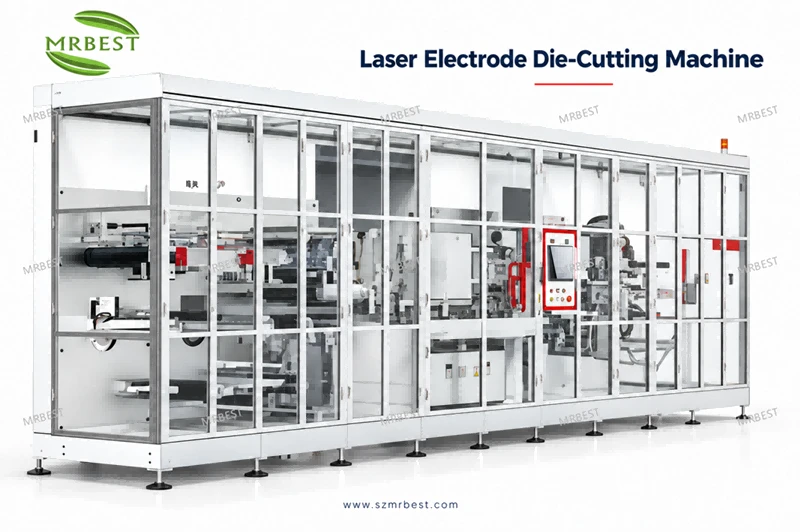

Máquina troqueladora-de electrodos láser para la fabricación de células en bolsa
Modelo: MR-LC200A
La MRBEST MR-LC200A es una máquina troqueladora-de electrodos láser para preparar láminas de electrodos individuales utilizadas en la fabricación de baterías de iones de litio-en bolsas.
Diseñada para rollos de electrodos cortados y recubiertos continuamente con lengüetas en un lado, la máquina combina el corte de lengüetas por láser con el corte de láminas de metal-. Integra desenrollado automático, guiado de banda, control de tensión, eliminación de polvo, inspección CCD, rechazo-de hojas defectuosas y recolección de bandejas-de hojas terminadas.
Los materiales de electrodos admitidos incluyen NCM, LMO, LFP, grafito y carbono duro. Los colectores de corriente compatibles incluyen papel de aluminio, papel de aluminio recubierto de carbono-y papel de cobre.
¿Cómo funciona el MR-LC200A?
El operador carga un rollo de electrodo en el eje de expansión de aire-. Luego, la máquina desenrolla y guía automáticamente el material bajo una tensión controlada.
El corte por láser forma las lengüetas de los electrodos. El material pasa por eliminación de polvo, pulido, inspección de ambas superficies y punzonado en las esquinas antes de que un troquel de metal lo corte en láminas de electrodos individuales.
Las cintas transportadoras por vacío transportan las hojas cortadas para la inspección dimensional CCD y la limpieza de superficies. Las hojas defectuosas se rechazan en bandejas NG, mientras que las hojas calificadas se recogen en bandejas de producto-terminado.
Flujo de proceso
Carga de rollos → Desenrollado automático y guiado de banda → Control de tensión → Corte de lengüetas por láser → Eliminación de polvo de lengüetas → Amortiguación → Inspección de defectos de doble-cara → Perforación de esquinas → Corte de láminas de metal-→ Transporte por vacío → Inspección dimensional y limpieza de superficies → Rechazo de NG/recogida de bandejas OK
Especificaciones técnicas clave
| Parámetro | Especificación |
|---|---|
| Modelo | Señor-LC200A |
| Solicitud | Preparación de láminas de electrodos para baterías de iones de litio-de bolsa |
| Material de entrada | Rollos de electrodos cortados y recubiertos continuamente con lengüetas de un solo-lado |
| Método de formación de pestañas | Corte por láser |
| Método de corte de hojas | Troquelado-de metal |
| Eficiencia de producción | Mayor o igual a 150 láminas de electrodos/min. |
| Ancho de recubrimiento entrante | 100-200 milímetros |
| Ancho del electrodo terminado, W | 50-100 milímetros |
| Longitud del electrodo terminado, L | 100-200 milímetros |
| Tolerancia dimensional W y L | ±0,2mm |
| Diámetro máximo del rollo de entrada | Ø650mm |
| Diámetro interior del núcleo del rollo | Ø76,2 mm / 3 pulgadas |
| Precisión de inspección dimensional CCD | Menor o igual a ±0,1 mm |
| Precisión de recogida de bandejas | Menor o igual a ±0,5 mm |
| Rendimiento relacionado con el equipo- | Mayor o igual a 99,5% |
| Relación de tiempo de inactividad | Menor o igual al 2%, calculado como se define a continuación |
| sistema de control | Control de bus basado en PLC-con pantalla táctil y pulsadores |
| Protección de seguridad | Cerramiento de seguridad con enclavamientos de puerta. |
| Dimensiones totales (ancho × largo × alto) | 2.000 × 7.000 × 2.600 milímetros |
| Dimensiones del colector de polvo (largo × ancho × alto) | 1.300 × 1.000 × 2.600 milímetros |
Nota:Las dimensiones totales de la máquina están sujetas al diseño final. El desempeño de la producción debe evaluarse bajo las condiciones materiales y operativas acordadas.
Requisitos del material del electrodo entrante
| Parámetro | Especificación |
|---|---|
| Forma material | Rodillo de electrodo con revestimiento continuo y hendidura, pestaña de un solo lado- |
| Materiales de electrodos | NCM / LMO / LFP / Grafito / Carbón duro, etc. |
| Coleccionista actual | Papel de aluminio/lámina de aluminio recubierta de carbono-/lámina de cobre |
| Diámetro exterior del rollo | Menor o igual a Ø650 mm |
| Diámetro interior del núcleo del rollo | Ø76,2mm |
| Ancho de recubrimiento | 100-200 milímetros |
| Ancho del margen de la lámina | 10-20 milímetros |
| Espesor de la lámina del cátodo | 10–25 μm |
| Espesor de la lámina del ánodo | 6–15 μm |
| Espesor del electrodo catódico | 120–300 μm |
| Espesor del electrodo del ánodo | 80–150 μm |
| Desviación de la alineación del bobinado del rollo | Menor o igual a ±2 mm |
| Camber del electrodo | Menor o igual a 2 mm/m |
| Diferencia de altura de borde ondulado- | Menor o igual a 2 mm |
| Tolerancia del ancho del recubrimiento | Menor o igual a ±0,5 mm |
| Desviación de alineación del recubrimiento | Menor o igual a ±0,2 mm |
Dimensiones del electrodo terminado
Los símbolos de dimensiones corresponden al dibujo del electrodo y deben leerse junto con ese dibujo.
| Dimensión | Rango (mm) | Tolerancia (mm) |
|---|---|---|
| W | 50–100 | ±0.2 |
| L | 100–200 | ±0.2 |
| H | 10–20 | No especificado |
| Q | 10–20 | ±0.2 |
| P | 10–30 | ±0.2 |
| X | 0–2 | No especificado |
| REAL ACADEMIA DE BELLAS ARTES | Consulte el dibujo del electrodo. | No especificado |
| RB | 2–5 | No especificado |
Especificaciones de inspección y calidad de corte
| Parámetro | Especificación |
|---|---|
| Rebabas-cortadas con láser en regiones recubiertas | Transversal Menor o igual a 20 μm; longitudinal Menor o igual a 0 μm |
| Rebabas-cortadas con láser en zonas de lámina desnuda | Transversal Menor o igual a 20 μm; longitudinal Menor o igual a 12 μm |
| Calor-zona afectada - cátodo | Menor o igual a 100 μm; referencia especificada: AT9 en papel de aluminio |
| Calor-zona afectada - ánodo | Menor o igual a 100 μm; grafito sobre lámina de cobre |
| Diámetro de las perlas fundidas y de las partículas de polvo | Menor o igual a 20 μm; sin cuentas fundidas en forma de gota- |
| Metal expuesto en los bordes del revestimiento del ánodo. | <50 μm |
| Ancho de exposición del metal asociado con el desbordamiento del adhesivo en las pestañas del cátodo | <50 μm |
| Rebabas para corte de láminas de electrodos | Va Menor o igual a 12 μm; Vb Menor o igual a 12 μm más allá del área de la lámina |
| Tasa de falso rechazo CCD | Menor o igual al 0,5% |
| Tasa de detección perdida de CCD | 0, como se especifica en el acuerdo técnico |
| Precisión de inspección dimensional CCD | Menor o igual a ±0,1 mm |
| Precisión de recogida de la bandeja de hojas-terminadas | Menor o igual a ±0,5 mm |
Definiciones de inspección:
Tasa de falso rechazo:Electrodos calificados clasificados incorrectamente como NG, divididos por la producción total.
Tasa de detección perdida:Electrodos de gas natural clasificados incorrectamente como calificados, divididos por la producción total.
Rendimiento relacionado-con el equipo:Excluye defectos ya presentes en los materiales entrantes.
Las direcciones de las rebabas, Va/Vb y las mediciones de calidad-de los bordes deben seguir los planos de inspección y los métodos de aceptación acordados.
Vida útil del troquel de corte
| Parámetro | Especificación |
|---|---|
| Ciclos de corte de cátodos después de cada reafilado. | Mayor o igual a 1.000.000 de ciclos |
| Ciclos de corte de ánodo después de cada reafilado. | Mayor o igual a 1.000.000 de ciclos |
| Número de operaciones de reafilado de matrices | Más de 10 |
Módulos funcionales de equipos
| Módulo | Cant. | Función |
|---|---|---|
| Marco de la máquina | 1 | Referencia de soporte e instalación estructural. |
| Módulo de desenrollado | 1 | Montaje del rodillo-del eje neumático, desenrollado servo, guiado de banda y control de tensión |
| Módulo de guía web de procesos | 1 | Alineación de electrodos durante el transporte. |
| Módulo de prensado de costillas con pestaña de ánodo | 1 | Presiona las nervaduras de refuerzo para ayudar a evitar que las pestañas se doblen. |
| Módulo de formación de pestañas por láser | 1 | Corta y forma lengüetas de electrodos. |
| Módulos de alimentación | 2 | Alimentación con tracción de doble-rodillo |
| Módulos de eliminación de polvo con pestañas | 2 | Limpieza de cuchillas-por aire-de alta velocidad |
| Módulo de almacenamiento en búfer | 1 | Material amortiguador entre módulos de alimentación. |
| Módulos de inspección de defectos de superficie CCD | 2 | Inspeccione ambas superficies de los electrodos. |
| Módulos formadores de esquinas | 2 | Perforar esquinas redondeadas interiores |
| Módulo de troquelado-de metal | 1 | Corta láminas de electrodos individuales. |
| Módulo de inspección dimensional CCD | 1 | Comprueba las dimensiones del contorno del electrodo. |
| Módulos de eliminación de polvo superficial | 2 | Limpiar ambas superficies de los electrodos. |
| Módulos de transporte por vacío | 2 | Transporte de láminas de electrodos cortadas |
| Módulos de rechazo de GN | 2 | Rechazar electrodos defectuosos en bandejas NG |
| Módulo de descarga | 1 | Recoge electrodos calificados en bandejas OK |
| Cerramiento de seguridad | 1 | Proporciona un área de trabajo semi-cerrada con cerraduras de puerta. |
| sistema de control | 1 | Control de bus basado en PLC-con pantalla táctil y pulsadores |
Preguntas frecuentes
1. ¿Se corta con láser todo el contorno del electrodo?
No. El MR-LC200A utiliza corte por láser para formar lengüetas de electrodos, matrices de punzonado de esquinas para formar esquinas redondeadas internas y una matriz de metal para cortar láminas de electrodos individuales.
2. ¿Qué materiales de electrodos puede procesar la máquina?
Los materiales especificados incluyen NCM, LMO, LFP, grafito y carbono duro sobre aluminio, aluminio recubierto de carbono-o lámina de cobre. La idoneidad del material debe confirmarse con los requisitos del material entrante.
3. ¿Cuál es el rango de tamaño de los electrodos?
El rango de hojas-terminadas especificadas es de 50 a 100 mm de ancho y de 100 a 200 mm de largo. Las dimensiones de las pestañas y las esquinas deben seguir el dibujo del electrodo.
4. ¿La máquina inspecciona ambas superficies de los electrodos?
Sí. Dos módulos de inspección de defectos CCD inspeccionan las superficies frontal y posterior. Un módulo CCD independiente comprueba las dimensiones de las hojas sueltas.
5. ¿Cómo se manejan las láminas de electrodos defectuosas?
La máquina rechaza automáticamente las hojas defectuosas en bandejas NG y recoge las hojas calificadas en bandejas de producto-terminado.
Discuta sus requisitos de corte de electrodos
Comuníquese con MRBEST con el dibujo de su electrodo, las especificaciones del material y el resultado requerido para analizar la configuración del MR-LC200A.
